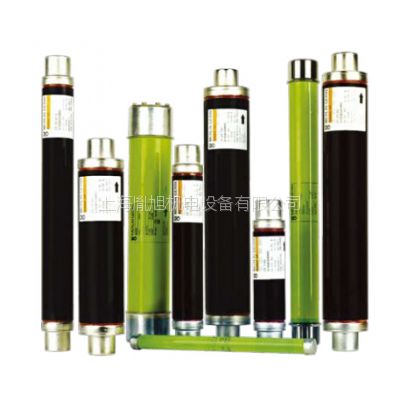

Schneider Fusarc CF中压熔断器

施耐德电气有限公司(Schneider Electric SA )是世界***企业之一，1836年由施耐德兄弟建立。如今，它的总部位于法国吕埃，施耐德电气公司是全球能效管理领域的***，为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，在住宅应用领域也拥有强大的市场能力。2012财年，施耐德在全球的总营收达到240亿欧元，在100多个国家拥有超过140000名员工。

Schneider Fusarc CF中压熔断器产品介绍：

Fusarc CF-带热保护的后备式熔断器

Fusarc CF的应用：

Fusarc CF熔断器是高开断容量和高限流能力的产品系列。

我们可以依照客户需求提供全系列各个型号的产品，便于在户内和户外安装。

Fusarc CF熔断器能够保护中压3kV到36kV的配电设备（当前提供12kV到

24kV，如需其他型号请咨询厂家），能够保护熔断器不受最小开断电流值以

上的短路电流引发的热效应和电动力效应带来的不良影响。

由于具有成本低和维护量少的优点，中压熔断器成为保护各种配电设备的解决方案：

● 中压系统用电设备（变压器，电动机等）。

● 公共和工业配电网。

它们针对在中低压回路中可能发生的主要故障提供可靠的保护。

该保护功能可以通过熔断器和低压保护系统或过流保护继电器组合得到

加强。

Fusarc CF熔断器的设计和生产根据以下标准：

● IEC 60282-1

● IEC 60787

● DIN 43625

● VDE 0670-402

Fusarc CF熔断器范围最重要的性能优点如下：

● 分断能力高

● 限制电流能力强

● 温升低

● 特性曲线误差小

● 操作过电压低

● 功率损耗小

● 免维护或不老化

● 适合户内和户外使用

● 带热撞击器

● 最小开断电流低

Schneider Fusarc CF中压熔断器结构：

所有Fusarc CF熔断器都提供有一个热保护装置。在发生低于I3大于额定电

流（In）的持续过流的情况下，熔断器的机械撞击器动作作用于负荷开关开

断电路，从而避免任何由于过热而引发的问题。

这样熔断器不止作为限流装置，在与外部开断装置组合在一起时也是一个温

度限制装置。

这种带有热撞击器的熔断器完全符合后备型熔断器的标准。

Schneider Fusarc CF中压熔断器技术参数和尺寸：

这是施耐德电气的DIN标准系列熔断器。

该系列熔断器一般使用在环网柜中。目前，SF6环网柜已经得到越来越广泛

的应用。在该类运行条件下，熔断器被安装在密闭的熔丝仓中，完全不通

风。因此在设计该系列熔断器时，我们特别注意将电能损耗降到***，从而

防止熔断器本体过早老化，并避免其他未经优化的熔断器造成的整体装置的

老化。

Fusarc CF额定电流在100A及以下的熔断器外壳由结晶棕色陶瓷构成，能耐

受紫外线辐射。因此可以在户内和户外安装。

下页是Fusarc CF熔断器的型号表。额定电压12到24kV，额定电流到

100A，充分满足客户在开关柜短路保护应用中的严格要求。

熔断器时间/电流曲线

该曲线表示实际熔断或弧前时间与预期电流对称分量的关系。熔体的精心选

择和设计结合***的工业控制，为施耐德电气的客户提供准确的时间-电流曲

线，熔断器的公差范围远远小于IEC 60282-1标准的规定值。

在设计Fusarc CF 熔断器时，我们考虑了较高的，0.1s的熔断电流值，以便能

够耐受变压器的合闸涌流，同时，为了快速切断故障，提供了较低的，10s的

熔断电流值。第9页我们给出了Fusarc CF熔断器的时间/电流特性曲线。

限流曲线

Schneider Fusarc CF中压熔断器是限流熔断器。因此限制了短路电流达到其值。这些

图表显示了预期故障电流和熔断器峰值开断电流之间的关系。这些曲线与代

表Imax对称情况和不对称情况的直线交叉点给出了预期分断电流值，低于该

值熔断器不再有限制能力。

Schneider Fusarc CF中压熔断器型号：CF-12/1、CF-12/2.5、CF-12/4 4、CF-12/6.3、CF-12/10、CF-12/16、CF-12/20、CF-12/25、CF-12/31.5、CF-12/40、CF-12/50、CF-12/63、CF-12/80、CF-12/100、CF-24/1、CF-24/2.5、CF-24/4 4、CF-24/6.3、CF-24/10、CF-24/16、CF-24/20、CF-24/25、CF-24/31.5、CF-24/40、CF-24/50、CF-24/63、CF-24/80、CF-24/100、

我公司长期提供Schneider Fusarc CF中压熔断器，价格低廉，如需进一步了解该相关产品的选型，采购，参数，图片，批发等详细信息，请联系上海胤旭机电设备有限公司。
